背景描述:

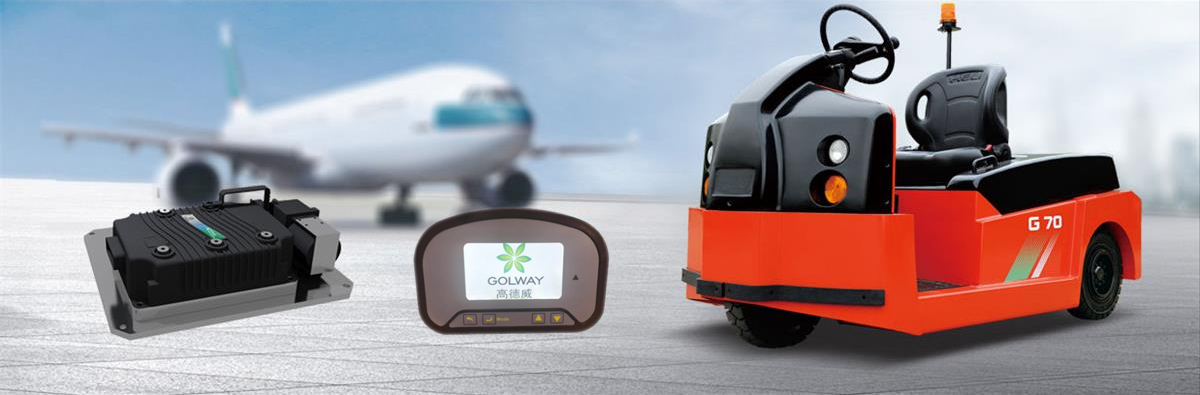

牽引車就是前面有驅動能力的車頭!而針對此方案廣泛應用在1.0T~3.0T蓄電池牽引車、電動巡檢車以及電動掛車、高爾夫球車等類型車輛,系統標配交流控制系統,集成可定制化4.3吋LCD彩色儀表交互界面以及相關外設如接觸器、加速器、安裝底板等。
方案優勢:
1、自主研發驅動器、儀表核心配件,系統能夠高度集成化,最大可能滿足客戶定制化需求;
2、GDW系列交流控制器系統功能強大,多功能數字和模擬量輸入、接觸器線圈、比例閥驅動;
3、GDW系列交流控制器可以與各種品牌電機實現完全的匹配;
4、采用先進矢量FOC控制算法,提供極好的駕駛感受,優化速度調節和最大扭矩輸出;
5、可定制人機交互界面,4.3”LCD 彩色液晶顯示儀表,可在線配置IO和監測設備運行參數;
6、交流行走驅動控制系統,相比直流驅動系統更加穩定可靠;
7、按要求定制對車輛管理的系統;
8、可配置CANopen功能;
9、控制器防護等級IP65;
10、該控制器適配蓄電池牽引車、電動巡檢車以及電動掛車、高爾夫球車等類型車輛動力系統。
型號 | 電壓 | 60min電流 | 2min電流 |
---|---|---|---|
GDW200-2418 | 24V | 185A | 375A |
GDW200-3617 | 36~48V | 175A | 350A |
GDW200-4814 | 48~80V | 145A | 250A |
GDW300-2423 | 24~36V | 235A | 500A |
GDW300-3621 | 36~48V | 215A | 450A |
GDW300-4815 | 48~80V | 150A | 350A |
GDW300-2428 | 24~36V | 285A | 650A |
GDW300-3628 | 36~48V | 285A | 650A |
GDW300-4818 | 48~80V | 185A | 450A |
型號 | 功能說明 |
---|---|
GDW1314 | 手持單元控制器(調試參數) |
GDW1316-2C-B0 | 標配CANopen通訊 |
GDW1316-4C-B0 | 標配CANopen通訊、DI/DO 輸入輸出IO口 |
GDW1316-4C-B0 | 標配CANopen通訊、DI/DO 輸入輸出IO口 |
GDW1316-4G-B0 | 標配CANopen通訊、DI/DO 輸入輸出IO口、4G通訊 |
GDW1316-4G-B0 | 標配CANopen通訊、DI/DO 輸入輸出IO口、4G通訊 |
GDW1316-4G-B1 (待開發) | 標配CANopen通訊、DI/DO 輸入輸出IO口、4G通訊、簡易BMS管理系統 |
Uniflash_GDW1.0 | PC端調試、升級軟件 |
